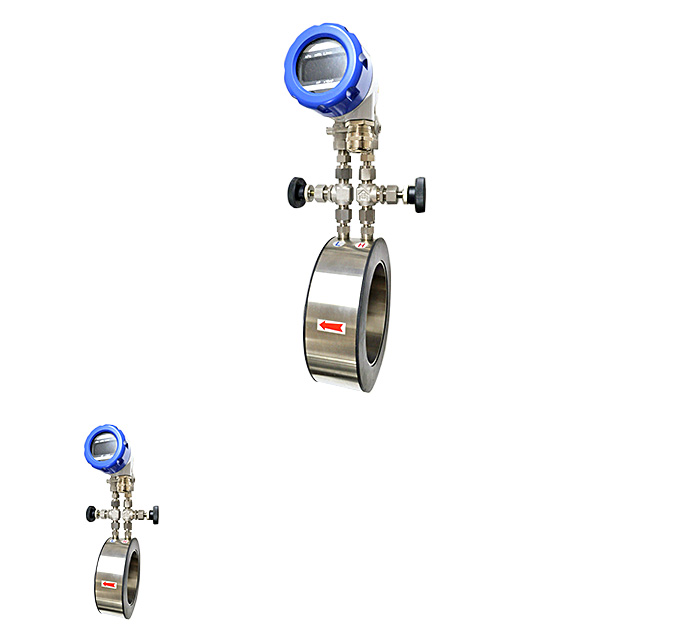

EW

ew
瞬間流量および積算流量測定ができます。
バックライト付きLCD表示。
最大口径300Aまで測定可能

型番

EW型

一般仕様

測定流体 液体、水、工業用水
気体 空気、窒素等
流量測定範囲 1:5
出力信号 DC4~20mA
電源 2線式 DC24V
負荷抵抗 500Ω
最大圧力 2MPa
片耐圧 200kPa
測定流体温度 -10℃~90℃
伝送器部質量 600g
接続方式 フランジ式(JIS 5k JIS10k)
接続口径 25A~300A
精度 ±3%以内 F.S.
ブロック材質 SUS304、SUS316、BS(真鍮)
オリフィス材質 SUS304、SUS316
流れ方向 右→左
現場指示計 LCD3・1/2桁
現場積算計 LCD6桁

ブロック外形寸法

口径 JIS 5K JIS 10K
15 48 52
20 52 58
25 62 70
32 72 80
40 78 85
50 88 100
65 112 120
80 125 130
100 145 155
125 180 185
150 210 215
200 255 265
250 320 325
300 365 370

※ANSIやJIS16Kについてもお問い合わせください

測定範囲(下記以外も製作可能ですのでお問い合わせください)

口径(A) H2O(L/min)
15 4~20
8~40
20 8~40
12~60
25 12~ 60
20~100
32 20~100
30~150
40 30~150
50~250
50 50~250
80~400
65 80~400
120~600
80 120~ 600
200~1000
100 200~1000
300~1500
125 300~1500
500~2500
150 500~2500
800~4000
200 800~4000
1200~6000
250 1200~6000
2000~10000
300 2000~10000
3000~15000
