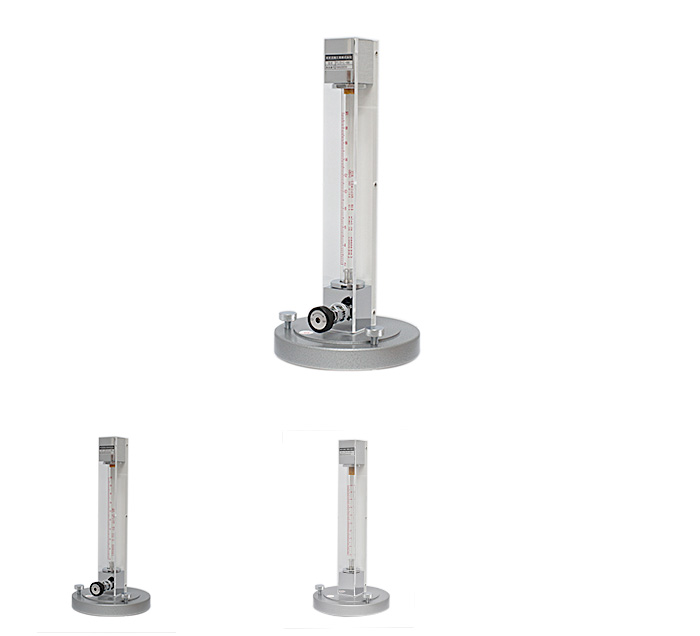

● FLO-L65型(基台・水準器付バルブなし）
● FLO-L68型(基台・水準器付バルブあり）
※既設（旧）型式FLO-L65（3連・5連式バルブ付）はPL-4特殊組立へ

測定流体	液体（水、冷却水、透明性のある液体） 気体（空気、窒素、アルゴン、二酸化炭素等）
目盛範囲	10：1
最大流量	液体　7～70L/min 気体　90～900NL/min
本体材質	真鍮（BS）、SUS304、SS等
テーパ管材質	硬質ガラス
フロート材質	液体　SUS304 SUS316 気体　アルミニウム
パッキン	NBR、CR（ネオプレン）、バイトン
接続方式	Rc接続
接続口径	測定範囲表を参照ください
流量精度	±2%以内 FS
取付け方向	垂直方向
流れ方向	型式コードにてご指定下さい
最大使用圧力	0.7MPa
最高使用温度	80℃（材質により異なります） 熱衝撃50℃以下
外観寸法	測定範囲表を参照ください

類別No	流量表示	流量表示	接続口径	外観寸法mm
	H2O（L/min）	AIR（NL/min）	Rｃ
0	0.001～0.01	0.01～0.1	1/4B	320
1	0.05～0.5	0.5～5	1/4B	320
2	0.2～2.0	5～50	1/4B	320
3	0.5～5	15～150	1/4B	320
4	1～10	20～200	1/2B	320
5	2～20	40～400	3/4B	450
6	4～40	60～600	1B	530
7	7～70	90～900	1B	540

●流体名、密度、粘度、圧力、温度、流量レンジ、接続規格、本体材質、パッキン材質等のご確認の後、製作いたします。
●液体測定用について（フロート：SUS304他）
※密度=1.0g/cm3、粘度=1cPを標準としています。

●気体測定用について（フロート：アルミニウム他）
※AIR 20℃を流し、基準状態0℃大気圧(0.101MPa(A))に換算した流量表示となります。（単位：NL/min）
※ご要望により標準状態（大気圧 20℃）に換算し製作いたします。 （単位：SL/min）

FLO-L65 バルブなしタイプ

	流れ方向	流体	類別	接液材質	バルブ	パッキン材質	警報出力	流量範囲・使用温度・圧力
FLO-L65-	-□	-□	-0□	-T	-V	-P	-□
	2 [下横(右）→上横(左） )]	A[AIR]	0	BS	N[なし]	1[NBR]	0-なし
	3 [下横（左）→上横（右） ]	W[水]	1	SUS304		2[CR（ネオプレン）]	1-あり（条件付）
	4 [裏下→裏上 ]	任意	2	SS		3[Mバイトン]

FLO-L68 バルブ付タイプ

	流れ方向	流体	類別	接液材質	バルブ	パッキン材質	警報出力	流量範囲・使用温度・圧力
FLO-L68-	-□	-□	-0□	-T	-V	-P	-□
	2 [下横(右）→上横(左） )]	A[AIR]	0	BS	U[上部]	1[NBR]	0-なし
	3 [下横（左）→上横（右） ]	W[水]	1	SUS304	D[下部]	2[CR（ネオプレン）]	1-あり（条件付）
	4 [裏下→裏上 ]	任意	2	SS		3[Mバイトン]
			3
			4
			5
			6
			7

※詳細内容として流量範囲、使用圧力、温度条件が必要となります。
その他、流体が空気、水以外の場合についてはご記入ください。
付属品としてホースニップルやハーフユニオン、エルボユニオンなどの継手類がございますのでご相談ください。

形式コード記入例
例①FLO-L65-4-A-02-TBS-VN-P1-0 流量範囲2～20NL/min、温度20℃、圧力0.101MPa（A)

例②FLO-L65-2-A-01-TBS-VD-P1-0 流量範囲0.5～5L/min、温度20℃、圧力0.101MPa（A)

例③FLO-L68-4-A-02-TBS-VD-P1-0 流量範囲2～20L/min、温度20℃、圧力0.101MPa（G)

リピート製品に関して
御問い合わせの際に銘板に記載の弊社製造番号FM○○○・・・（〇は5～6桁）をご教示頂きますようお願いいたします。
