FLO-PL9

FLO-PL9

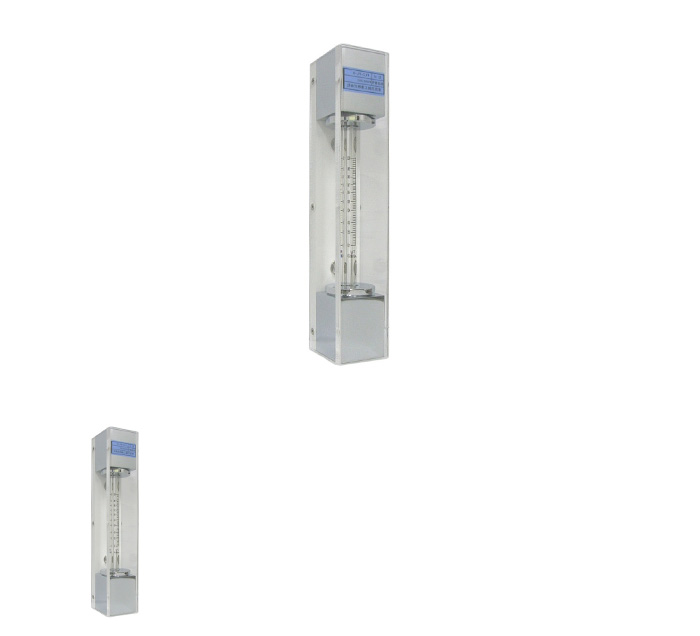

実験室用、微小流量測定用の製品です。
全面3面はアクリルカバーで保護されております。
※バルブ付き(旧型式FLO-PL-18S)
基台付き(型式FLO-L-65S)
基台及びバルブ付き(型式FLO-L-68S)
も御問い合わせください。

型番

FLO-PL9型
既設（旧）型式FLO-PL-4S
既設（旧）型式FLO-PL-18S
既設（旧）型式FLO-L-65S
FLO-PL9型（2連式）

一般仕様

測定流体 液体（水、冷却水、透明性のある液体）
気体（空気、窒素、アルゴン、二酸化炭素等）
目盛範囲 10：1
最小流量 液体　0.1～1mL/min
気体　1～10NmL/min
最大流量 液体　0.1～1L/min
気体　1NL～10NL/min
本体材質 真鍮（BS）、SUS304、SS等
テーパ管材質 硬質ガラス
フロート材質 ルビー　他
パッキン NBR、CR（ネオプレン）、バイトン
接続方式 Rc1/4
接続口径 測定範囲表を参照ください
流量精度 ±2%以内 FS
取付け方向 垂直方向
流れ方向 型式コードにてご指定下さい
最大使用圧力 0.7MPa
最高使用温度 80℃（材質により異なります）
熱衝撃50℃以下
外観寸法 測定範囲表を参照ください

測定範囲（下記以外も製作可能ですのでお問い合わせください）

類別No 流量表示 流量表示 接続口径 外観寸法mm
H2O（mL/min） AIR（NmL/min） Rｃ
0 0.1～1 1～10 1/4B 230
1 0.2～2 2～20 1/4B 230
2 0.5～5 5～50 1/4B 230
3 1～10 10～100 1/4B 230
4 2～20 20～200 1/4B 230
5 3～30 30～300 1/4B 230
6 5～50 50～500 1/4B 230
7 10～100 100～1000 1/4B 230

●流体名、密度、粘度、圧力、温度、流量レンジ、接続規格、本体材質、パッキン材質等のご確認の後、製作いたします。
●液体測定用について（フロート：SUS304他）
※密度=1.0g/cm3、粘度=1cPを標準としています。
●気体測定用について（フロート：アルミニウム他）
※AIR 20℃を流し、基準状態0℃大気圧(0.101MPa(A))に換算した流量表示となります。（単位：NL/min）
※ご要望により標準状態（大気圧 20℃）に換算し製作いたします。 （単位：SL/min）

形式コード（お問い合わせの際にお伝えください）

流れ方向 流体 類別 接液材質 バルブ パッキン材質 流量範囲・使用温度・圧力
FLO-PL9- -□ -□ -0□ -T -V -P
1
[真下→真上)] 		A[AIR] 0 BS N[なし] 1[NBR]
4
[裏下→裏上]		 W[水] 1 SUS304 U[上部] 2[CR（ネオプレン）]
2 SS D[下部] 3[FKMバイトン]
3 類別NO3以上取付可能
4
5
6
7

※詳細内容として流量範囲、使用圧力、温度条件が必要となります。
※基台付きは型式FLO-L-65S、基台付き, バルブ付きはFLO-L-68S となります。

その他、流体が空気、水以外の場合についてはご記入ください。
付属品としてホースニップルやハーフユニオン、エルボユニオンなどの継手類がございますのでご相談ください。

形式コード記入例
例①FLO-PL9-4-A-05-TBS-VN-P1-0 流量範囲30～300NmL/min、温度20℃、圧力0.101MPa（A)
付属品：不要 製品イメージ⑤

例②FLO-PL9-4-W-03-TBS-VD-P1-0 流量範囲1～10NmL/min、温度20℃、圧力0.2MPa
付属品：不要 製品イメージ⑤

リピート製品に関して
御問い合わせの際に銘板に記載の弊社製造番号FM○○○・・・（〇は5～6桁）をご教示頂きますようお願いいたします。
