製品案内
P5

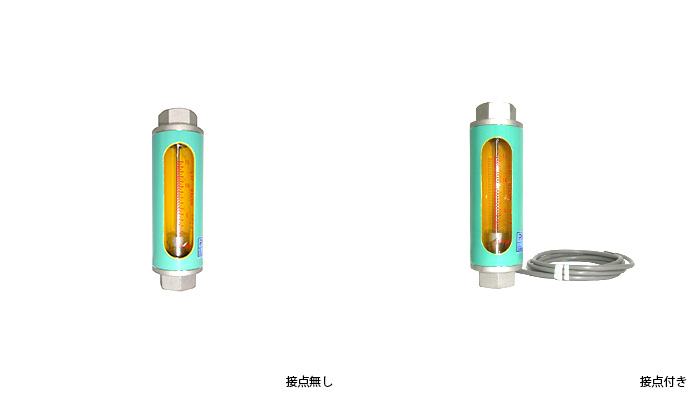

装置組込み、配管取付けなど、比較的小流量測定用として製作された簡易型面積式流量計です
警報接点付きもございます
P5型
一般仕様
| 測定流体 | 各種液体・気体 |
|---|---|
| 目盛範囲 | 10：1 |
| 最大流量 | 液体 H2O 5～50L/min 気体 AIR 50～200NL/min |
| 本体材質 | SCS13 |
| テーパ管材質 | 硬質ガラス |
| フロート材質 | 液体 SUS304 気体 アルミニウム |
| 接続方式 | Rc接続 |
| 接続口径 | Rc1/2B |
| 流量精度 | 気体 AIR 50〜300NL/min 精度：±2％ |
| 取付け方向 | 垂直方向 |
| 流れ方向 | 下→上 |
| 最大使用圧力 | 0.7MPa |
| 最高使用温度 | 80℃ |
| 外観寸法 | 150mm |
P5-BS型
一般仕様
P5型の低コスト仕様、１ロット50本から製作可能です。（警報接点無し）
| 測定流体 | 各種液体・気体 |
|---|---|
| 目盛範囲 | 10：1 |
| 最大流量 | 液体 H2O 5~50L/min 気体 AIR 50~200NL/min |
| 本体材質 | 真鍮（BS) |
| テーパ管材質 | 硬質ガラス |
| フロート材質 | 液体 SUS304 気体 アルミニウム |
| 接続方式 | Rc式 |
| 接続口径 | Rc1/2B |
| 流量精度 | ±5%以内 FS |
| 取付け方向 | 垂直方向 |
| 流れ方向 | 下→上 |
| 最大使用圧力 | 0.7MPa |
| 最高使用温度 | 80℃ |
| 外観寸法 | 150mm |
FLO-PL5型
一般仕様
装置組込に適した簡易型流量計です
| 測定流体 | 各種液体・気体 |
|---|---|
| 目盛範囲 | 10：1 |
| 最大流量 | 液体 H2O 2L/min 気体 AIR 20NL/min |
| 本体材質 | SUS304 |
| テーパ管材質 | 硬質ガラス |
| フロート材質 | 液体 SUS304 気体 アルミニウム |
| 接続方式 | Rc接続 |
| 接続口径 | Rc1/4B |
| 流量精度 | ±5%以内 FS |
| 取付け方向 | 垂直方向 |
| 流れ方向 | 下→上 |
| 最大使用圧力 | 0.7MPa |
| 最高使用温度 | 80℃ |
| 外観寸法 | 150mm |
P7型
面積式流量計P7型（ガラス管式フローメータ）
■本体材質がPVC製。
■装置組込みに最適。
■空気・窒素ガス簡易測定用（20NL/min,50NL/minの2タイプ）
■水の簡易測定用（Max,0.5L/min）
■本体材質がPVC製。
■装置組込みに最適。
■空気・窒素ガス簡易測定用（20NL/min,50NL/minの2タイプ）
■水の簡易測定用（Max,0.5L/min）
一般仕様
PVC仕様の簡易型面積式流量計です。装置組み込みに適しています。
| 測定流体 | 空気・窒素(N2)・水 |
|---|---|
| 目盛範囲 | 5：1 |
| 流量範囲 | AIR 5～20 NL/min AIR 5～50 NL/min 水 max 0.5 L/min |
| 本体材質 | PVC |
| テーパ管材質 | 硬質ガラス |
| フロート材質 | 気体用：ルビー 水用：SUS304 |
| 接続方式 | Rc接続 |
| 接続口径 | Rc1/2B |
| 流量精度 | ±5%以内 FS |
| 取付け方向 | 垂直方向 |
| 流れ方向 | 下→上 |
| 最大使用圧力 | 0.5MPa |
| 最高使用温度 | 70℃ |
| 外観寸法 | AIR 5～20 NL/min：150ｍｍ AIR 5～50 NL/min：180ｍｍ 水用は流量により決定 |
