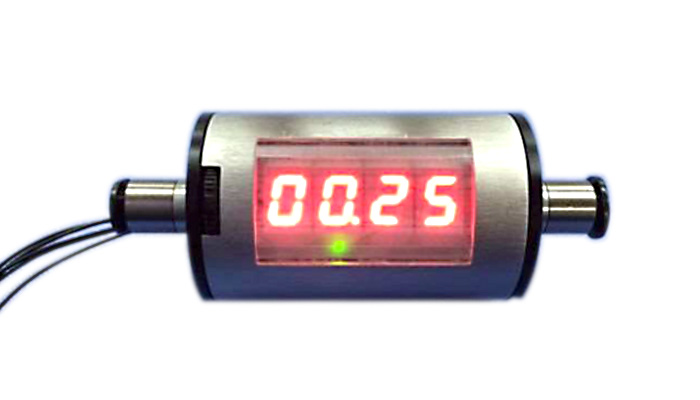

RM 1000

RM 1000
⦁デジタル表示を搭載、流量の見える化を実現
⦁デジタル表示により流量を即時把握
⦁表示器付きなので配線がラク
⦁出力は1～5Vもしくは4～20ｍA
⦁ジョグスイッチを搭載しレンジの切り替えが容易
⦁コンパクトな円筒形設計により設置が容易（取り付け場所を選ばない）
⦁独自開発の流量センサにより誤差が少ない
⦁コントローラーの後付けが可能
カタログ(日本語版)はこちら
動作原理はこちら
CATALOG(ENGLISH)

型番

RM-1000

用途　業界

⦁産業ロボット・自動車・航空宇宙・計測分析
⦁医療・食品・半導体マイクロチップセンサーを搭載した熱式質量流量計

一般仕様

流量レンジ 〜 20SLM 　50SLM　 100SLM 　200SLM
測定対象ガス Air N2 O2
流量精度 ±1％F.S. 再現性 ±0.3％F.S.以内
応答性 50ms以下
最大使用負荷圧力 -0.09MPa 〜 +0.7MPa
耐圧 1MPa
使用可能周囲温度 0℃〜50℃
流量出力信号 1〜5VDC ⇔ 4-20mA　＆　シリアル通信
使用電源 +12V〜+24V±0.5VDC 0.5A
制御範囲 0〜100％ FS
本体接続口 ワンタッチ継手 チューブ外形Φ6
ガス接続部材質 SUS303, POM, ブラスまたはアルミ　バイトン
重量 120g
原理 マスフロメータの基本的な構成は、熱式質量流量センサ、バイパス層流素子、ブリッジ回路から成り立っています。センサに巻き付けた抵抗体に電流を流し発熱させます。入り口から入ったガスの一部がセンサに流れ込むとセンサの温度分布に変化が起こり、これをブリッジ回路で捉え流量出力信号として取り出します。

尚、仕様または外観は、改良のためお断りなく変更する場合がありますので、ご了承ください。
