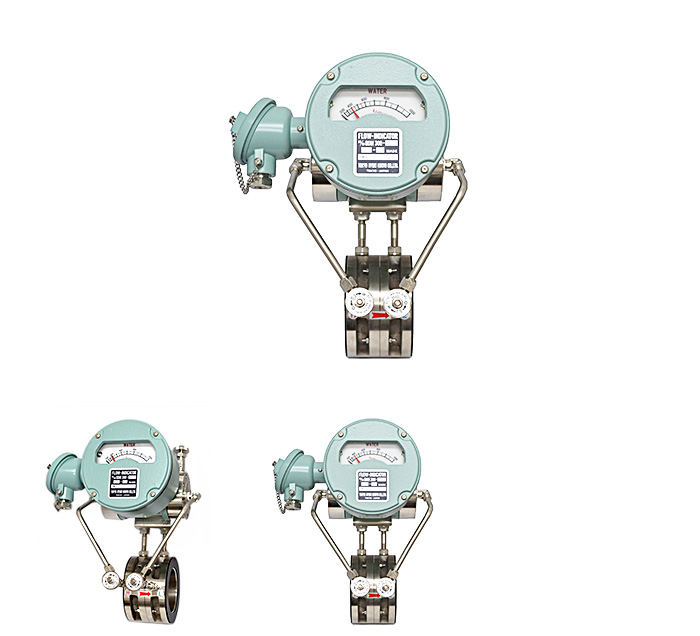

ODM - 7000

ODM - 7000 SERIES
従来のODM-300シリーズは、お客様に支えられ、お陰様で販売台数10万台を突破しました。 この度、新たに新型モデルをラインアップしました。

■新製品の特徴
①2接点まで取付け可能です。
②端子箱位置は上下左右を自由にご指定できます。
③材質の厚みを考慮し、強度を上げました。
④小~中口径ラインに適しています。
⑤ODM300シリーズの機能を兼ね備えています。

●流量検出端と流量指示装置は、最大水平距離100m程度まで離しても測定が可能であり、遠隔指示操作ができます。
●本体がコンパクトにできているために、取扱いが簡便であり、配管内に設置することも容易にできます。
●流量指示部には機械的構造で、指示に関してもきわめて安定性があり、再現性も優れています。
●指示計にはマイクロスイッチによる電気接点が内蔵でき、流量指示だけでなく、警報信号を送ることができ、最大2個まで取付けることができます。
●指示計の機械部分は大気中にあるため、流体による腐蝕は受けません。
●指示計の受圧部はダイアフラムを使用しているため、強度的にも温度的にも一般の使用に充分です。
●流量範囲の変更は絞り機構(オリフィス)を取り替えることで容易 にできます。
●指示計のみアッセンブリーとして交換ができるようになっています。
●流量検出部の前後の配管には直管部が必要です。

型番

ODM-7000S2DR型(2接点・ストップバルブ付)
ODM-7000SDR型(1接点・ストップバルブ付)
ODM-7000DR型(接点なし・ストップバルブ付)
ODM-7000S2ST型(2接点・ストップバルブなし)
ODM-7000SST型(1接点・ストップバルブなし)
ODM-7000ST型(接点なし・ストップバルブなし)

一般仕様

測定流体 液体(水、工業用水、冷却水、油類、その他不透明液体等)
接続口径 15A~300A
最大流量 15000L/min
最高使用圧力 1.0MPa
最高使用温度 100℃
流量精度 ±2%以内 FS
接続方式 フランジ式(JIS 5k JIS10k)
本体材質 真鍮(BS)、PVC、SUS304、SUS316他
ブロック材質 真鍮(BS)、PVC、SUS304、SUS316他
オリフィス材質 真鍮(BS)、PVC、SUS304、SUS316他
警報接点 2個まで取付けできます。
流れ方向 自由に選択できます。

ブロック外形寸法

口径 JIS 5K JIS 10K
15 48 52
20 52 58
25 62 70
32 72 80
40 78 85
50 88 100
65 112 120
80 125 130
100 145 155
125 180 185
150 210 215
200 255 265
250 320 325
300 365 370

※ANSIやJIS16Kについてもお問い合わせください

測定範囲(下記以外も製作可能ですのでお問い合わせください)

口径(A) H2O(L/min)
15 4~20
8~40
20 8~40
12~60
25 12~ 60
20~100
32 20~100
30~150
40 30~150
50~250
50 50~250
80~400
65 80~400
120~600
80 120~ 600
200~1000
100 200~1000
300~1500
125 300~1500
500~2500
150 500~2500
800~4000
200 800~4000
1200~6000
250 1200~6000
2000~10000
300 2000~10000
3000~15000
