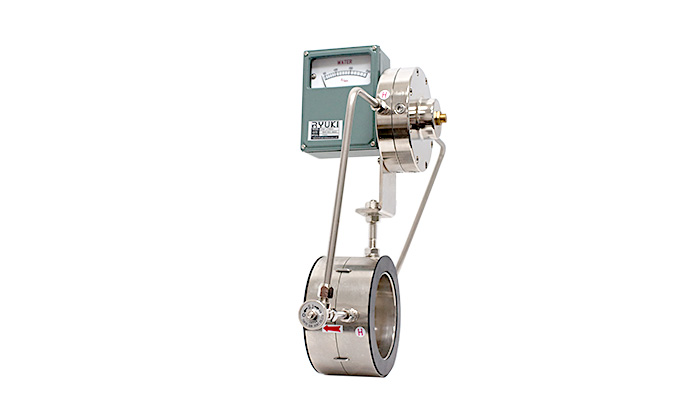

ODM-LP200G

ODM-LP200G
低圧力用および、気体用として開発された流量計です。
ダイアフラムの受圧面積を大きくとり、低差圧でも計測できるよう設計された製品です。
PDFはこちら

型番

ODM-LP200G
[低圧気体]

一般仕様

測定流体 空気
接続口径 15A～300A
最高使用圧力 1.0MPa
最高使用温度 100℃
流量精度 ±3%以内 FS
接続方式 フランジ式（JIS 5k JIS10k)
本体材質 SUS304、SUS316
ブロック材質 SUS304、SUS316
オリフィス材質 SUS304、SUS316
流れ方向 自由に選択出来ます。

ブロック外形寸法

口径 JIS 5K JIS 10K
15 48 52
20 52 58
25 62 70
32 72 80
40 78 85
50 88 100
65 112 120
80 125 130
100 145 155
125 180 185
150 210 215
200 255 265
250 320 325
300 365 370

※ANSIやJIS16Kについてもお問い合わせください
